NORM TEKNİK`TEN YOL TÜNELİ KORUMASINDA DÜŞÜK BASINÇLI SU SİSİ SİSTEMLERİ

Yol tünellerinde meydana gelen kazalar açık yollarda meydana gelenden az gibi görünse de son yıllarda yaşanan bir çok büyük kaza işletmeleri, mal sahiplerini ve kullanıcıları tünellerdeki yangın söndürme sistemlerinin iyileştirilmesi konusunda araştırmalara yöneltmiştir.Bu araştırmaların asıl amacı ölüm ve yaralanma oranı, mal kaybı, hizmet kaybı risklerini kabul edilebilir bir çerçeve içinde tutmaktır. Yol tünellerinin korunmasına yönelik yerleşik tasarım kriterleri eksik olduğu için performans tabanlı tasarımlar geliştirilip test edilmektedir. Bu bağlamda sus sisi sistemleri uygun bir çözüm olarak ön plana çıkmıştır. Bu çalışmada Norveç’teki Runehamar tünelinde yapılan düşük basınçlı su sisi sistem testleri ve sonuçları yer almaktadır.

Bu testler aşağıdaki kuruluşların desteği ile gerçekleştirilmiştir :

UPTUN ( UPgrading methods for fire safety in existing TUNnels) , SOLIT ( Safety Of LIfe in Tunnels),  FIT ( Fire In Tunnels)

Bu araştırma kuruluşları 2000 li yılların başından beri mal sahipleri, yangın söndürme sistemi firmaları, onay kuruluşları ve bölgesel itfaiye ekipleriyle iş birliği içinde çeşitli araştırmalar ve testler yaparak bu test sonuçlarını periyodik olarak yayınlamaktadırlar.Üretici firmalar bu yayınlar doğrultusunda halen ürünlerini ve sistem çözümlerini geliştirmekte olup onay kuruluşlarına başvurarak onay alma çalışmalarına devam etmektedirler.

Yangının Kontrol Altına Alınamamasının Nedenleri ve Alınan Dersler

  • Yüksek yangın yükü
  • Havalandırma sisteminin yetersizliği nedeniyle CO miktarının 1000 ppm seviyelerine çıkması ve insanların CO dumanından zehirlenerek kaçamaması
  • Yangının çok hızlı bir şekilde yayılması ve insanların kaçacak zaman bulamaması
  • Tünelde bulunan yangın söndürme ekipmanlarının ulaşılamaz durumda kalması ve kullanılamaması
  • Alınan önlemlerin planlı ve bir bütün şeklinde değerlendirilmemiş olması
  • Farklı senaryo ve parametrelerin(havalandırma, tünel kesit boyutu,tünel uzunluğu, yanıcılar, yangın yükü…) etkilerinin göz önüne alınmamış olması

Yol Tünellerinde Düşük Basınçlı Su Sisi Sistemleri: Aşağıda farklı parametreler dikkate alınarak yapılmış olan düşük basınçlı su sisi sistemleri testleri ve sonuçlarıyla ilgili bilgiler ayrıntılı bir şekilde yer almaktadır. Modüler Sistemlerin montaj kolaylığı nedeniyle otomatik algılama ve söndürme sistemi 10.5 m genişliğinde 5-7 m yüksekliğindeki tünel için kurulmuş ve 1m aralıklarla modüler nozul yerleşimi yapılmıştır.( Genişliği 10.5 m’i açan tünellerde ilave nozul yerleşimi gereklidir.)

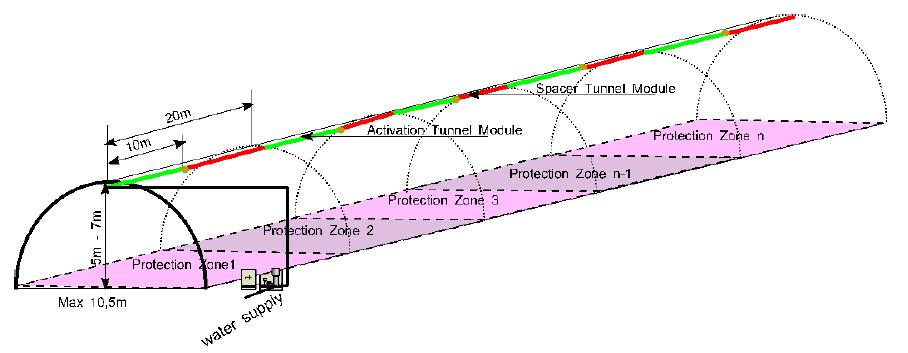

Şekil 1. Düşük basınçlı su sisi sistemi

Tünel Korumasında Düşük Basınçlı Su Sisi Sistemlerinin Yüksek Basınçlı Su Sisi Sistemlerine Göre Avantajları

  • Daha az elektrik güç tüketimi; Yol tünelleri çok uzak noktalarda bulunduklarından hem havalandırma sisteminin hem de yüksek basınçlı su sisi sisteminin elektrik gücünü aynı anda sağlamak çok zordur.
  • Özel pompa sistemine ihtiyaç duyulmaması ;Düşük basınçlı su sisi sistemi mevcut pompa sistemine bağlanabilir.

Düşük basınçlı Su Sisi Sistemlerinin Geleneksel Sprinkler Sistemlerine Göre Avantajları

  • Yol tünellerinde yangın yükü parametrelerinin değişken olması nedeniyle Japonlar tarafından yapılmış olan geleneksel sprinkler sistemi testlerinin yeterli olmaması durumu söz konusudur. Japonlar bu testleri 25MW yangına kadar yapmışlardır.
  • Nihonzaka tüneli yangınında (11 Temmuz 1979) sprinkler sistemi su tükeninceye kadar 1 saat boyunca yangını kontrol altına almayı başarmıştır fakat daha sonra yangın kontrolden çıkmış ve 7 gün boyunca devam etmiştir.
  • Modüler düşük basınçlı su sisi sistemi çözümleri ; hizmet vermekte olan tünellerde kurulduğunda kurulum maliyetini ve tünel hizmetinin bölünme süresini azaltarak sistem kurulumunu kolaylaştırır.

 Farklı Yangın Senaryolarının Test Edilmesi İçin Test Tünelinin Hazırlanması

Şekil 2. Runehamar test tüneli şeması

Mavi bölge      : Fanların bulunduğu havalandırma kesiti.



Turuncu bölge: Düşük basınçlı su sisi sisteminin bulunduğu yerdir (0 noktası)

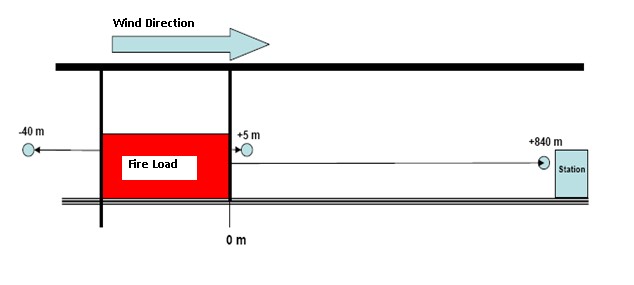

Şekil 3. Test tüneli kesiti

-40 m: Üst kesitlerde sıcaklık ve hava hızı ölçüm cihazları +5 m: Alt kesitte sıcaklık ölçüm cihazları +840 m: Alt kesitte sıcaklık, hava hızı, O2 ve CO konsantrasyonu ve nem ölçümü Düşük basınçlı su sisi sitemi 5.2 m yükseklikte ve 50 m uzunluğunda bir bölgeye yerleştirilmiş ve 50 m uzunluğundaki sistemin tamamı tetiklenerek devreye sokulmuştur.



YANGIN SENARYOLARI TEST SONUÇLARI

30 MW HAVUZ YANGINI TESTİ

Test edilen ilk senaryoya göre 6 adet dizel havuz yangını yapılandırıldı. Havuzların her biri 4 ve 5 MW ısı çıkışlı 1.2 X 1.6 m boyutundaydı. Su sisi sisteminin yangının yayılmasını önleme kapasitesini ve tanklı araçların tehlikeli sıcaklık artışını önleyen radyasyon zayıflatmasını değerlendirmek için dizel havuzlarının 6m aşağısına hedef tahta paletler ve 2,5 m aşağısına su kovası yerleştirildi. Yangın başlatıldı ve sistem boşaltılmadan 3 dakika boyunca yanmasına izin verildi. Grafiklerden su sisi boşaltımından hemen sonra yangın çevresinde ve tünel içinde tüm kesitlerde çok hızlı bir sıcaklık azalışı olduğunu görebiliriz (Şekil 8).

Şekil 8. Dizel havuz yangın yapılandırması (üstten ve yandan görünüm)

Yangın başlatıldı ve sistem boşaltılmadan 3 dakika boyunca yanmasına izin verildi. Grafiklerden su sisi boşaltımından hemen sonra yangın çevresinde ve tünel içinde tüm kesitlerde çok hızlı bir sıcaklık azalışı olduğunu görebiliriz (Şekil 9).

30 MW Havuz Yangını Test Sonuçları

Hedef tahta palet tutuşması yangının yayılmasını önleyecek derecede çok düşüktü Su kovası içindeki sıcaklık artışı yangının yayılışını önleyecek derecede çok düşüktü. Yangın sistem boşaldıktan sonra yaklaşık 20 saniye içinde tamamen söndürüldü ve görüş net bir şekilde iyileşti.Hava hızındaki düşüş nedeniyle yangın dumanları katman şeklinde asılı kaldığından yayılarak tehlike oluşturmamıştır.
50MW TAHTA KAFES YANGIN TESTİ

Toplam uzunluk: 4,2 m yükseklik 2,6 m olacak şekilde paletler yerleştirilmiştir. Hedef tahta paleti ve su kovası bir önceki testle aynı konuma yerleştirilmişti. Yangın başlatıldı ve sistem boşaltılmadan önce 5 dakika boyunca yanmasına izin verildi (tavan sıcaklığı hızlı bir şekilde 1000ºC’ye ulaştı) (Şekil 11). Isı çıkışı, su sisi sistemi boşaltılmadan önce 45 MW civarına ulaştı, bu yüzden yangın tamamen genişledi. Grafiklerden su sisi boşaltımından hemen sonra yangın çevresinde ve tünel içinde tüm kesitlerde çok hızlı bir sıcaklık azalışı olduğunu görebiliriz.



50 MW Tahta Palet Yangını Test Sonuçları

Hedef tahta paleti tutuşmadı.Su kovası içindeki sıcaklık artışı yangının yayılışını önleyecek derecede çok düşüktü.Yangın başarılı bir şekilde bastırıldı ve görüş net bir şekilde iyileşti.

100 MW TAHTA KAFES YANGIN TESTİ

Toplam uzunluk: 8,4 m yükseklik 2,6 m olacak şekilde paletler yerleştirilmiştir. Çıkan ısı miktarı 50 MW ‘a ulaşacak şekilde yanmaya izin verilmiş ve akabinde sistem boşaltılmıştır. Daha önceki testlerdeki gibi hedef tahta paleti ve su kovası yerleştirilmiştir (şekil 12).
Yangın başlatıldı ve sistem boşaltılmadan önce 5 dakika boyunca yanmasına izin verildi (tavan sıcaklığı hızlı bir şekilde 1000ºC’ye ulaştı). Grafiklerden sistemin boşalmasından hemen sonra yangın çevresinde ve tünel içinde tüm kesitlerde çok



hızlı bir sıcaklık azalışı olduğunu görebiliriz (Şekil 13). Isı çıkışı, su sisi tahliyesinden önce güçlü bir artış oranı gösterir (Şekil 14). Su sisi sistemi, yangının büyümesini durdurma ve yangını kontrol altına alma konusunda mükemmel bir performans gösterdi.

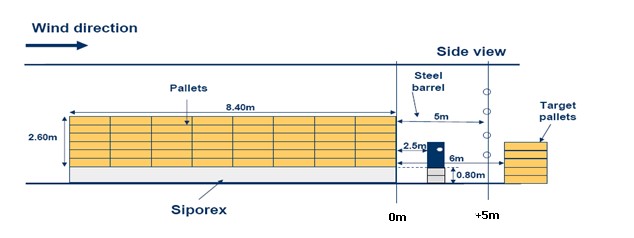

Şekil 12. 100 MW Tahta kafes yangın yapılandırması (yandan görünüm)

100 MW Tahta Palet Yangını Test Sonuçları

Hedef tahta paleti tutuşmadı.Su kovası içindeki sıcaklık artışı yangının yayılışını önleyecek derecede çok düşüktü.Yangın başarılı bir şekilde bastırıldı ve görüş net bir şekilde iyileşti.

SONUÇLAR

Düşük basınçlı su sisi çözümü başarılı bir şekilde test edildi ve yol tünellerinin korunması için uygun olduğu kanıtlanmıştırı.Bu çözüm yüksek basınçlı su sisi çözümleriyle ve geleneksel sprinkler sistemleriyle karşılaştırıldığında büyük avantajları olduğu görülmüştür.Yapılan testler tünellerde karşılaşılabilecek en büyük olası yangın senaryoları dikkate alınarak yapıldığından sistemin uygunluğu başarılı bir şekilde kanıtlanmıştır
